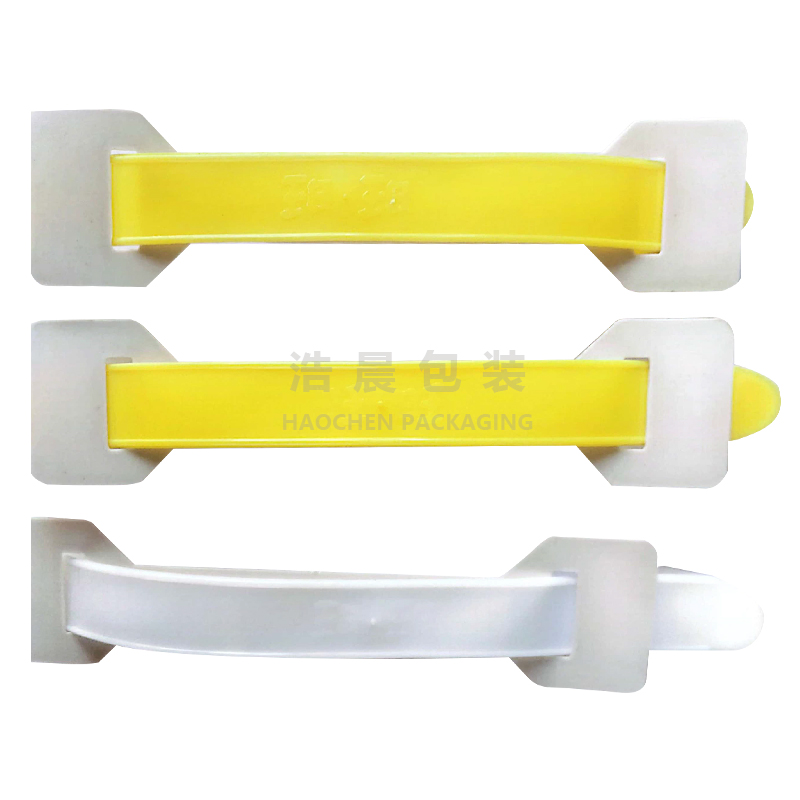

塑料提手作為包裝行業(yè)的重要配件，廣闊應用于飲料瓶、紙箱、購物袋等產(chǎn)品，其生產(chǎn)工藝需兼顧成本控制與結(jié)構(gòu)強度。從原料選擇到成品檢測，每道工序的精準把控決定了塑料提手的耐用性與適配性，一套成熟的生產(chǎn)流程能實現(xiàn)日均10萬件以上的穩(wěn)定產(chǎn)出，同時滿足不同場景的使用需求。

　　原料配方：平衡性能與成本的核心

　　塑料提手的原料以聚乙烯（PE）和聚丙烯（PP）為主，兩者的特性差異決定了適用場景。PP材質(zhì)具有較高的剛性與耐溫性（熔點165℃），制成的提手承重可達5-10kg，適合瓶裝水、食用油等重包裝；PE材質(zhì)則更柔韌（斷裂伸長率＞300%），低溫環(huán)境下不易脆化，多用于購物袋、紙箱等輕量包裝。為優(yōu)化性能，生產(chǎn)中常添加改性劑：在PP中混入5%-10%的彈性體（如EPDM），可提升提手的抗沖擊性，避免低溫下斷裂；在PE中加入碳酸鈣填充料（含量≤20%），能降低原料成本，同時增強挺度。

　　原料配比需通過實驗驗證，對5L食用油桶提手的配方測試顯示：當PP與滑石粉的比例為9:1時，提手的彎曲強度達35MPa，且成本較純PP降低12%。原料混合采用高速攪拌機（轉(zhuǎn)速800-1200r/min），攪拌時間控制在5-8分鐘，確保添加劑均勻分散，避免因局部濃度過高導致性能波動。

　　成型工藝：注塑與吹塑的技術分野

　　注塑成型是塑料提手的主流工藝，適用于結(jié)構(gòu)復雜、帶加強筋的產(chǎn)品。其流程包括：原料經(jīng)螺桿擠出機熔融（PP料筒溫度180-220℃），通過注塑機噴嘴注入模具型腔，保壓10-20秒后冷卻定型，最后由頂出機構(gòu)推出產(chǎn)品。模具設計是關鍵，型腔表面粗糙度需≤Ra0.8μm，確保提手表面光滑無毛刺；冷卻水道貼近型腔布置，使冷卻時間控制在30秒以內(nèi)，提升生產(chǎn)效率。

　　對于中空結(jié)構(gòu)的提手（如桶裝水提手），吹塑工藝更具優(yōu)勢：將熔融的PE坯料放入模具，通入0.3-0.5MPa的壓縮空氣使坯料緊貼模壁，冷卻后形成中空結(jié)構(gòu)，自重較注塑產(chǎn)品減輕20%，且抗疲勞性更優(yōu)。

　　后處理與檢測：保障品質(zhì)的最后防線

　　成型后的提手需經(jīng)過修邊、沖孔等后處理工序。自動化修邊機通過高速旋轉(zhuǎn)的刀片切除澆口殘留，精度可達±0.1mm，避免手工修邊造成的尺寸偏差；沖孔工序針對需要穿繩的提手，采用定位工裝保證孔徑（通常6-8mm）與位置精度，孔邊緣的毛刺高度需≤0.05mm，防止使用時劃傷手部。

　　質(zhì)量檢測涵蓋三項指標：承重測試要求提手在額定載荷下懸掛48小時無斷裂，變形量≤5%；耐候性測試將提手置于-30℃至60℃的環(huán)境箱中循環(huán)100次，外觀與性能無明顯變化；環(huán)保檢測需符合RoHS標準，鉛、鎘等重金屬含量＜100ppm。某企業(yè)引入視覺檢測系統(tǒng)，通過高速相機（拍攝速度500幀/秒）自動識別提手表面的縮痕、缺料等缺陷，檢測效率達300件/分鐘，較人工檢測提升5倍。

　　塑料提手的生產(chǎn)正朝著智能化方向升級，注塑機配備的物聯(lián)網(wǎng)模塊可實時采集成型參數(shù)（溫度、壓力、周期），通過AI算法預測產(chǎn)品質(zhì)量，當參數(shù)偏離標準值時自動預警。
