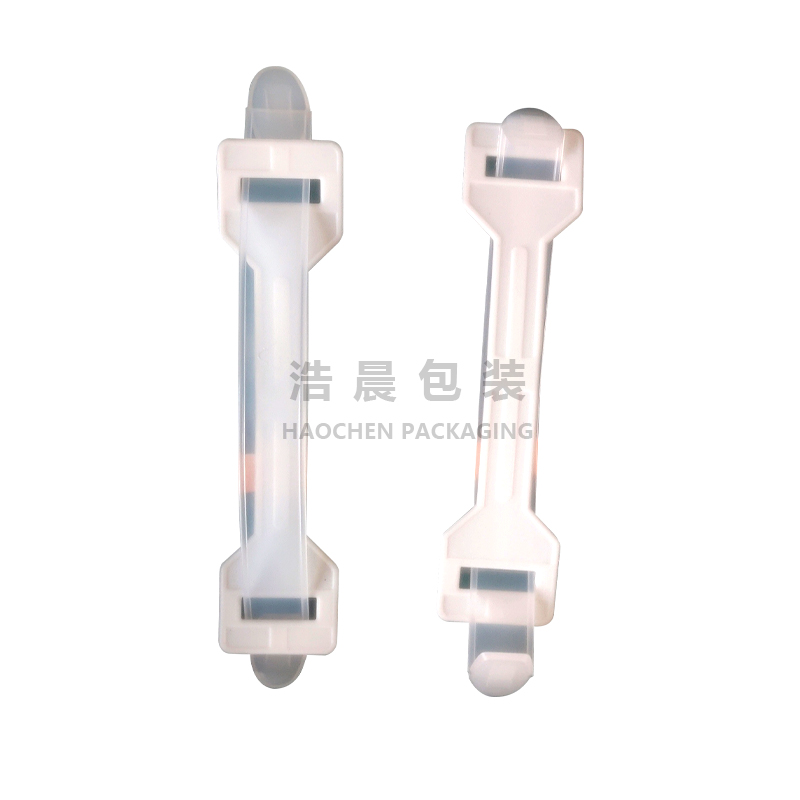

啤酒箱塑料提手的承重性能直接關(guān)系到包裝運輸?shù)陌踩�性與用戶體驗，提升其承重能力需從材料選型、結(jié)構(gòu)優(yōu)化、工藝改進(jìn)等多維度構(gòu)建系統(tǒng)解決方案。通過科學(xué)設(shè)計與嚴(yán)格管控，可將單只提手的額定承重從3kg提升至8kg以上，同時保持輕量化與成本可控，滿足啤酒箱重復(fù)周轉(zhuǎn)與重物提拉的實際需求。

　　材料性能的升級是提升承重的基礎(chǔ)保障。應(yīng)優(yōu)先選用高抗沖共聚聚丙烯（PP）材料，其熔體流動速率控制在10-15g/10min，拉伸強度≥30MPa，彎曲模量≥1500MPa，斷裂伸長率保持在100%以上，在保證剛性的同時具備足夠韌性。通過添加10%-15%的玻璃纖維增強改性，可使材料的抗蠕變性能提升40%，在持續(xù)承重狀態(tài)下（24小時）的形變率控制在2%以內(nèi)。同時，需嚴(yán)格控制材料中的雜質(zhì)含量，灰分≤0.5%，避免因異物導(dǎo)致的應(yīng)力集中現(xiàn)象。

　　結(jié)構(gòu)設(shè)計的力學(xué)優(yōu)化是承重提升的明顯環(huán)節(jié)。提手與箱體的連接部位采用“雙支點+加強筋”結(jié)構(gòu)，支點間距設(shè)置為提手總長的1/3-1/2，分散局部受力；根部圓角半徑不小于3mm，配合沿受力方向分布的放射狀加強筋（厚度1.5-2mm），使應(yīng)力集中系數(shù)降低至1.2以下。握持段采用弧形截面設(shè)計，截面厚度從中間向兩端漸變（3-5mm），既保證握持舒適度，又通過厚度梯度分散拉力。提手與箱體的卡扣結(jié)構(gòu)采用倒鉤式設(shè)計，卡扣插入深度≥8mm，配合0.1-0.2mm的過盈量，確保連接強度達(dá)提手本體強度的80%以上。

　　生產(chǎn)工藝的精準(zhǔn)控制為承重性能提供穩(wěn)定保障。注塑成型時，模具溫度設(shè)定為40-60℃，料筒溫度分段控制（喂料段170-180℃、熔融段180-190℃、射嘴段190-200℃），確保材料充分塑化。注射壓力采用多級控制模式，填充階段壓力80-100MPa，保壓階段壓力50-60MPa，保壓時間為冷卻時間的60%-70%，避免因壓力不足導(dǎo)致的內(nèi)部縮孔。冷卻系統(tǒng)采用隨形水路設(shè)計，使提手各部位冷卻速率均勻，溫差≤5℃，減少內(nèi)應(yīng)力導(dǎo)致的隱性損傷。

　　細(xì)節(jié)優(yōu)化進(jìn)一步強化整體承重能力。提手表面采用微凸紋理設(shè)計，既提升摩擦力防止打滑，又通過紋理分布引導(dǎo)應(yīng)力流向；邊緣部位進(jìn)行倒圓處理（R0.5-R1mm），避免尖銳棱角造成的應(yīng)力集中。對于折疊式提手，鉸鏈結(jié)構(gòu)采用加厚設(shè)計（厚度≥2.5mm），配合耐磨改性材料，使鉸鏈部位的耐彎折次數(shù)達(dá)5000次以上，仍保持初始承重的90%。提手與箱體的連接孔位采用橢圓形設(shè)計，長軸沿受力方向布置，預(yù)留0.5-1mm的活動余量，適應(yīng)提拉過程中的角度變化。

　　質(zhì)量檢測體系的完善確保承重性能的一致性。每批次產(chǎn)品需進(jìn)行抽樣測試，包括靜態(tài)承重測試（持續(xù)1小時加載額定承重1.5倍的重物，無斷裂或永久變形）、動態(tài)沖擊測試（從1.2米高度跌落至水泥地面，提手無損壞）、疲勞測試（反復(fù)提拉300次，承重衰減率≤10%）。通過紅外光譜儀檢測材料成分穩(wěn)定性，利用三維掃描儀驗證結(jié)構(gòu)尺寸偏差（±0.1mm），采用拉力試驗機測定斷裂強度（≥150N），形成全指標(biāo)檢測閉環(huán)。

　　啤酒箱塑料提手承重提升的實踐，需平衡力學(xué)性能、成本與使用體驗的關(guān)系。通過材料改性與結(jié)構(gòu)優(yōu)化的協(xié)同作用，可在增加少量成本（5%-10%）的前提下，實現(xiàn)承重能力的翻倍提升，顯著降低運輸過程中的破損率。這種以用戶需求為導(dǎo)向的技術(shù)改進(jìn)，不僅提升了產(chǎn)品可靠性，更延長了啤酒箱的使用壽命，為循環(huán)包裝體系的構(gòu)建提供了基礎(chǔ)支撐。
